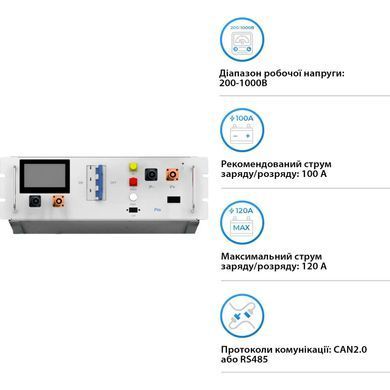

Блок керування кластером Deye BOS-G-PDU2 (Cluster Control Box)

Deye BOS-G-PDU2 — це центральний блок управління (Power Distribution Unit), необхідний для побудови високовольтної системи накопичення енергії на базі акумуляторних модулів Deye BOS-G. Він виконує роль головного контролера кластера, забезпечуючи координацію роботи всіх підключених модулів, захист системи та зв'язок з інвертором.

Цей блок є обов’язковим компонентом для створення системи зберігання енергії. Він об’єднує від 3 до 12 акумуляторних модулів BOS-GPack5.1 у послідовний ланцюг, формуючи єдиний високовольтний стек з номінальною напругою до 750В.

Основні функції та переваги BOS-G-PDU2

• Централізована BMS: Керує процесами заряду та розряду всього кластера, забезпечуючи балансування напруги між окремими модулями.
• Багаторівневий захист: Вбудований автоматичний вимикач, запобіжники та реле захисту від перенапруги, короткого замикання та перегріву.
• Комунікаційний хаб: Підтримує інтерфейси CAN та RS485 для повної інтеграції з гібридними високовольтними інверторами Deye та системами моніторингу.
• Індикація стану: Світлодіодні індикатори на передній панелі відображають рівень заряду (SOC), стан роботи та наявність помилок у системі.
• Простий монтаж: Виконаний у стандартному 19-дюймовому форм-факторі для встановлення у серверні або спеціалізовані акумуляторні стійки.

Технічні характеристики

• Модель: BOS-G-PDU2
• Робоча напруга: 120 – 750 В постійного струму (DC)
• Номінальний струм заряду/розряду: 100 А
• Максимальний струм розряду: 125 А
• Інтерфейси зв'язку: CAN2.0 / RS485
• Кількість модулів, що підключаються: від 3 до 12 одиниць BOS-GPack5.1
• Ступінь захисту: IP20
• Діапазон робочих температур: від -20°C до +55°C
• Габаритні розміри: 440 х 590 х 150 мм
• Вага: приблизно 15.5 кг

Комплектація та сумісність

Блок керування BOS-G-PDU2 сумісний виключно з модулями Deye BOS-GPack5.1. Для повноцінного запуску системи також потрібна монтажна стійка (Rack) та комплект силових кабелів для підключення до інвертора.

Дане рішення ідеально підходить для використання з трифазними високовольтними гібридними інверторами Deye потужністю від 10 кВт до 50 кВт і вище (серії SUN-10/12/15/20/25/30/50K-SG01HP3).
